Компактное решение Mini TCU для авиационной и космической промышленности
Спутники, огибающие орбиту вокруг Земли, являются важной составляющей нашего времени. Искусственные небесные тела, будь то метеорологический или научно-исследовательский спутник, для выполнения своих задач должны выдерживать колоссальные перепады температур в космосе. Очень сложная методика испытаний в производственном процессе обеспечивает качество продукции и тем самым — безотказную работу спутников в дальнейшем. Одной из таких процедур подвергаются также спутниковые передаточные модули международного технологического концерна Thales. Большое количество терморегулирующих устройств для индивидуального пользования, расположенных в одном-единственном помещении, было серьезной проблемой в принципиальном решении компании LAUDA, ведь, с одной стороны, вырабатываемое термостатами тепло, а также связанные с режимом работы воздушные потоки влияют на результаты труда, с другой же, — выбросы, шум и пыль создают рабочие условия, которые трудно назвать оптимальными для персонала.

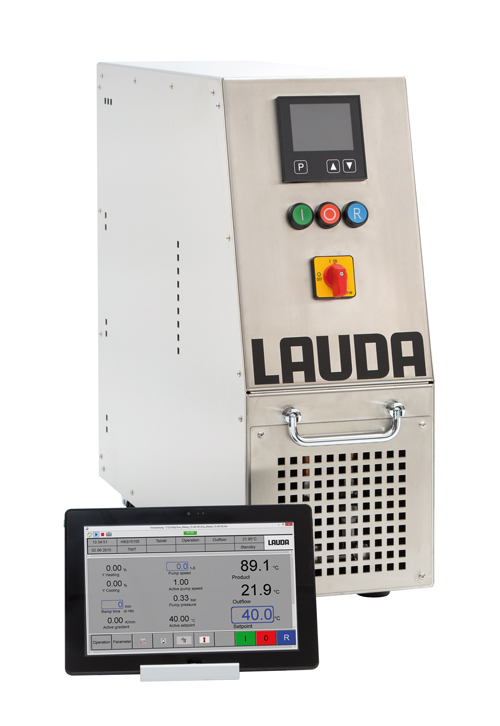

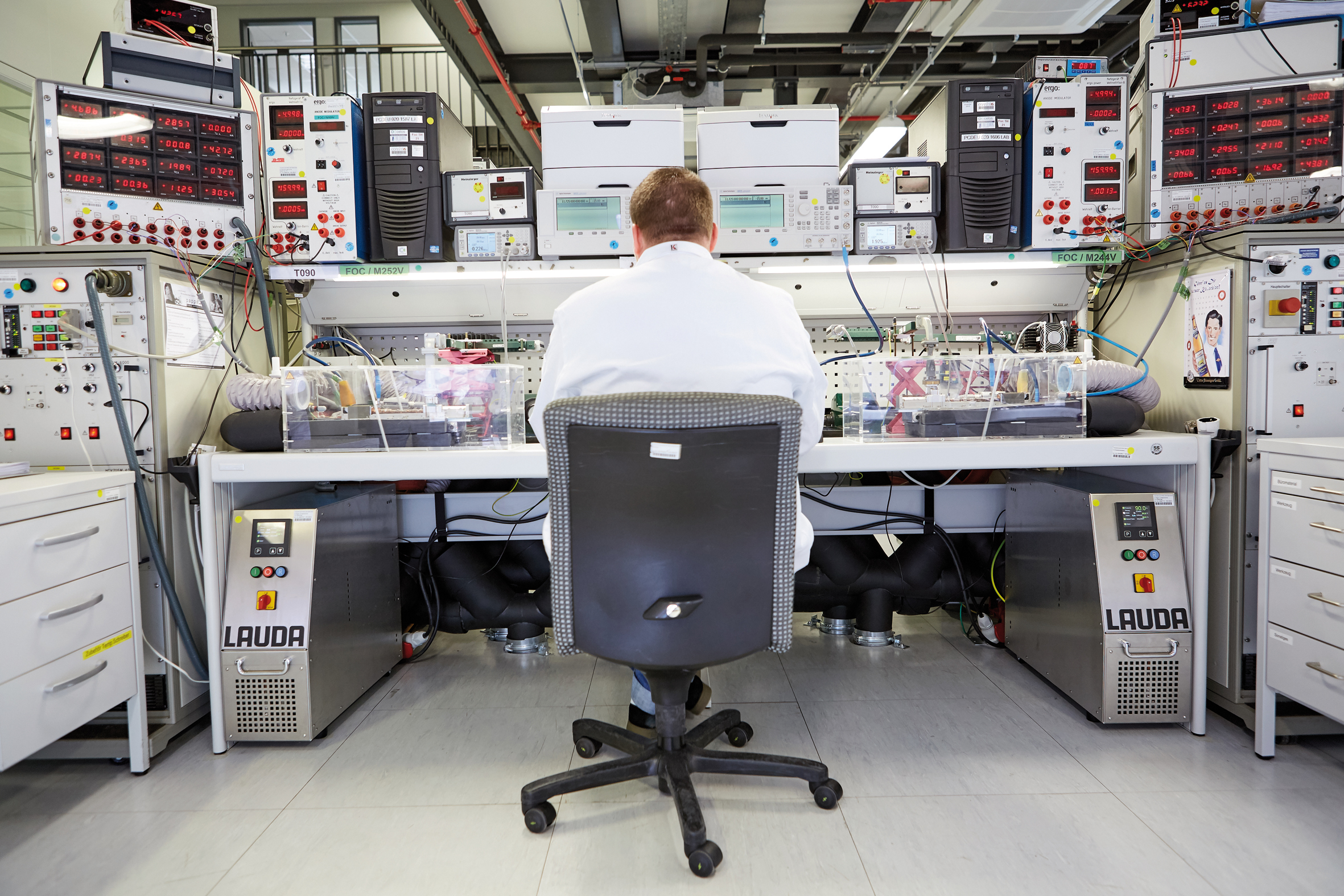

Эти проблемные аспекты пришлось учитывать для высокочувствительных испытательных стендов спутниковых передаточных модулей, о чем со знанием дела рассказывает коммерческий директор подразделения нагревающих и охлаждающих систем LAUDA Альфред Семрау: «Для этого непростого проектного задания специалисты компании LAUDA нашли оптимальное, индивидуальное решение, которое теперь ежедневно доказывает свою надежность на практике. Важным элементом этого решения стало новое компактное устройство LAUDA Mini TCU (Temperature Control Unit) TR50HK, которое используется на отдельных испытательных тестах. Отдельные устройства LAUDA Mini TCU посредством кольцевой линии напрямую соединены с централизованной системой холодоснабжения. Но необходимые циклы проверки, температуры применения и мощность насосов можно индивидуально и гибко настраивать непосредственно на каждом отдельном устройстве». LAUDA Mini TCU — это маленькая установка вторичного контура, которая напрямую подключает имеющуюся первичную энергию, в данном случае холод –50 °C. У каждого отдельного устройства Mini TCU регулируемый диапазон рабочей температуры от –50 до 150 °C и ТЭН мощностью 2000 Вт, включенный в оснащение в соответствии с областью применения в компании Thales. С помощью внутреннего, частотно-регулируемого насоса устройства Mini TCU могут обеспечивать индивидуальную пропускную способность до 25 л/мин и максимальное давление на входе 5,5 бара для специализированного применения. Простое и наглядное управление осуществляется непосредственно на приборе или с помощью программного обеспечения LAUDA на планшете с операционной системой Windows. Но можно также централизованно программировать параметры устройства через интерфейс и дистанционно запускать, регулировать и анализировать специфические циклы программы с помощью системы управления производственным процессом, обеспечиваемой клиентом.

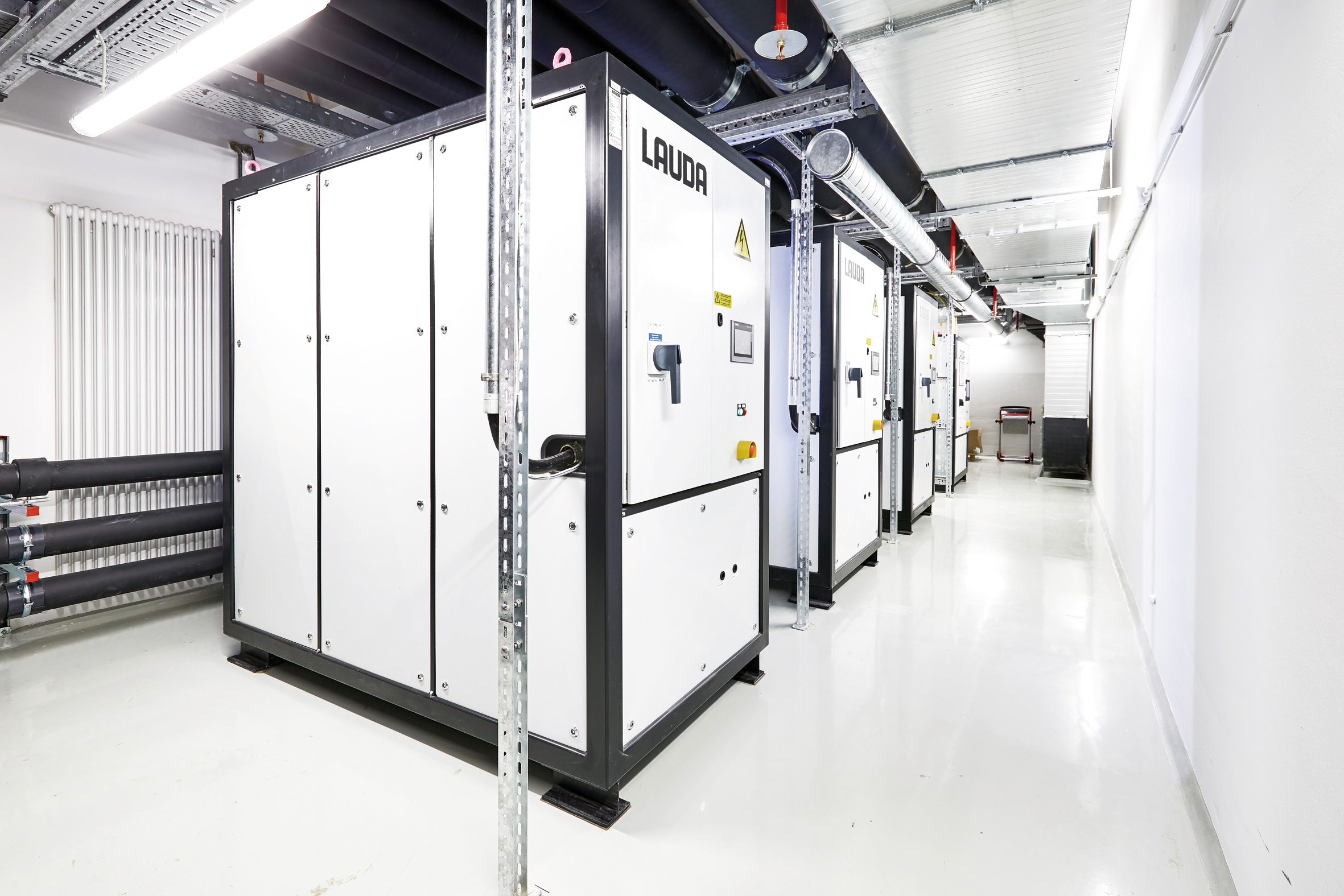

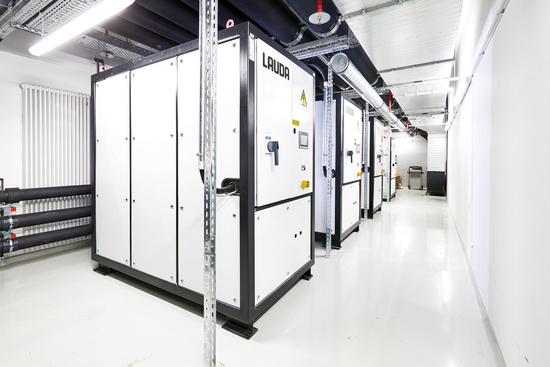

Для этого проекта специалистом по термостатированию LAUDA была поставлена централизованная система холодоснабжения в сборе, укомплектованная 3 охлаждающими модулями DV общей холодопроизводительностью 75 кВт при –50 °C и отдельной насосной станцией, состоящей из 4 частотно-регулируемых электромагнитных насосов с подачей 20 куб. м/час. На данный момент прим. 130 устройств Mini TCU используются на производстве ЛБВ для спутников; на конечном этапе разработки через централизованную систему холодоснабжения можно обеспечивать низкотемпературным агентом до 200 устройств LAUDA Mini TCU. Прямое подключение рабочих сред в комбинации с централизованной системой холодоснабжения характеризуется высокой энергоэффективностью при подаче низкотемпературного агента, что приводит к существенной экономии эксплуатационных затрат. Дистанционное обслуживание обеспечивает высокую доступность охлаждающих модулей DV400 и насосной станции и гарантирует длинные интервалы техобслуживания частей установки. Простое управление на основе ПЛК централизованными охлаждающими модулями, устройство TR50HK, занимающее очень мало места на испытательном стенде, и уменьшенная стоимость жизненных циклов представляют несомненные преимущества инновационного решения для регулирования температуры, предложенного компанией LAUDA своему клиенту Thales.
