Integral IN 590 XTW

Управляйте своим термостатом Integral просто с помощью современного TFT-дисплея непосредственно на устройстве или опционально с помощью интуитивно понятного блока управления с сенсорным дисплеем и расширенным набором функций.

№ для заказа: L002897
Запросить продукт
Вернуться к обзору Циркуляционные термостаты и процесс-термостаты

Рабочие характеристики

Process thermostat with integrated cooling system for dynamic temperature control within external circuits
Management of heat transfer liquids with stored properties
Fully electronic continuous controller with PID action for internal & external control
Low-level and adjustable over-temperature protection with acoustic alarm for use with flammable and non-flammable liquids
Port for external Pt100 integrated, second external Pt100 feasible via interface module
Integrated and adjustable bypass
Very small internal volume and big non-thermostated expansion vessel (cold fluid layer system)
Condenser cooling Water

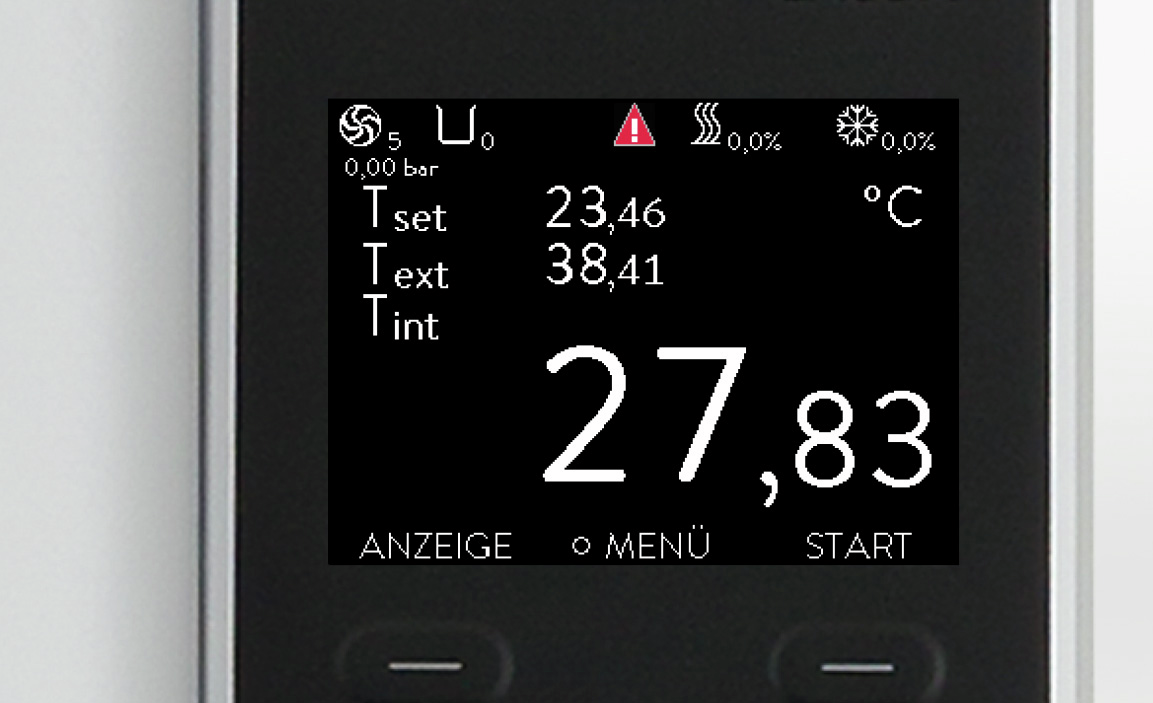

Coloured TFT display for simultaneous indication of actual & set values and graphic illustration of the temperature profile
Easy input via cursor and soft keys. Additional Tmax key for overtemperature protection
Self adapt function for determination of control parameters
Powerful LAUDA Variopump (pressure pump) with 8 selectable output levels or control of outflow pressure
Remote fault indication through floating contact
Programmer with 150 temperature/time segments that can be separated into 5 programs
Integrated web server for browser based operation in local area networks via PC, tablet or smart phone, secure data transfer due to authentication procedure and encryption
Utilises traditional refrigerants (HFCs) in accordance with European legislation to control F-gases (EU) 573/2024
Clear text menu navigation, six selectable languages DE, EN, FR, ES, IT, RU
SelfCheck Assistant for system diagnosis
PowerAdapt system for the use of the maximum possible amount of heat permitted by the power supply system
USB and Ethernet interface equipped as standard
Option for upgrading up to 2 additional interfaces (RS 232/485, Profibus, analogue, contact or EtherCAT module)
Digital display of pump pressure
SmartCool system for energy-saving digital cooling management including compressor on-off control

Рабочий диапазон

Рабочая температура, мин.

-90 °C

Рабочая температура, макс.

220 °C

Постоянство температурного режима

0.05 ± K

Технические характеристики (согл. DIN 12876)

Диапазон рабочих температур
-90 ... 220 °C
Диапазон температуры окружающей среды
5 ... 40 °C
Постоянство температурного режима
0.05 ± K
Теплопроизводительность, макс.
8 kW
Потребляемая мощность, макс.
11 kW
Потребление тока
16 A
Давление нагнетания, макс.
3,1 bar
Расход насоса, макс. (нагнетание)
65 L/min

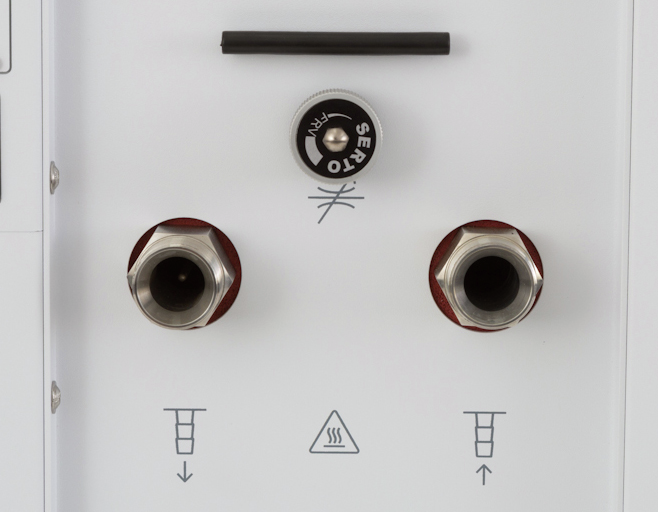

Присоединительная резьба на впуске/выпуске (снаружи)
M30 x 1,5
Размер шланга на впуске/выпуске
3/4″
Объем наполнения, мин.
8 L
Объем наполнения, макс.
28.6 L
Присоединительная резьба устройства водяного охлаждения (внутри)
3/4 ″
Рекомендованная температура охлаждающей воды
15 °C
Cooling Water Temperature Max
30 °C
Расход охлаждающей воды
15.8 L/min
Разница давлений охлаждающей воды, мин.
0.8 bar
Maximum_Pressure_Cooling_Water
10 bar
Размеры (Ш × Г × В)
760 x 650 x 1605 mm
Масса
278 kg
Уровень звукового давления
64 dB(A)
Питание от сети
400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Сетевая вилка
Сетевой кабель со штекером (NEMA L16-20P с поворотным замком; 20 A)
Certification
NRTL согл. UL 1995:2018, CSA C22.2 № 236-15 Ed.5th
ТемператураСтупень насосаСредство для темперированияМощность охлаждения 50 ГцМощность охлаждения 60 Гц
200 °C8Термомасло4.5 kW4.5 kW
100 °C8Термомасло4.5 kW4.5 kW
20 °C8Этанол4.5 kW4.5 kW
10 °C8Этанол4.45 kW4.45 kW
0 °C8Этанол4.4 kW4.4 kW
-10 °C8Этанол4.4 kW4.4 kW
-20 °C4Этанол4.6 kW4.6 kW
-30 °C4Этанол4.6 kW4.6 kW
-40 °C4Этанол4.5 kW4.5 kW
-50 °C4Этанол4.2 kW4.2 kW
-60 °C4Этанол2.7 kW2.7 kW
-70 °C4Этанол1.4 kW1.4 kW
-80 °C4Этанол0.6 kW0.6 kW
-90 °C2Этанол0.2 kW0.2 kW
