Caractéristiques

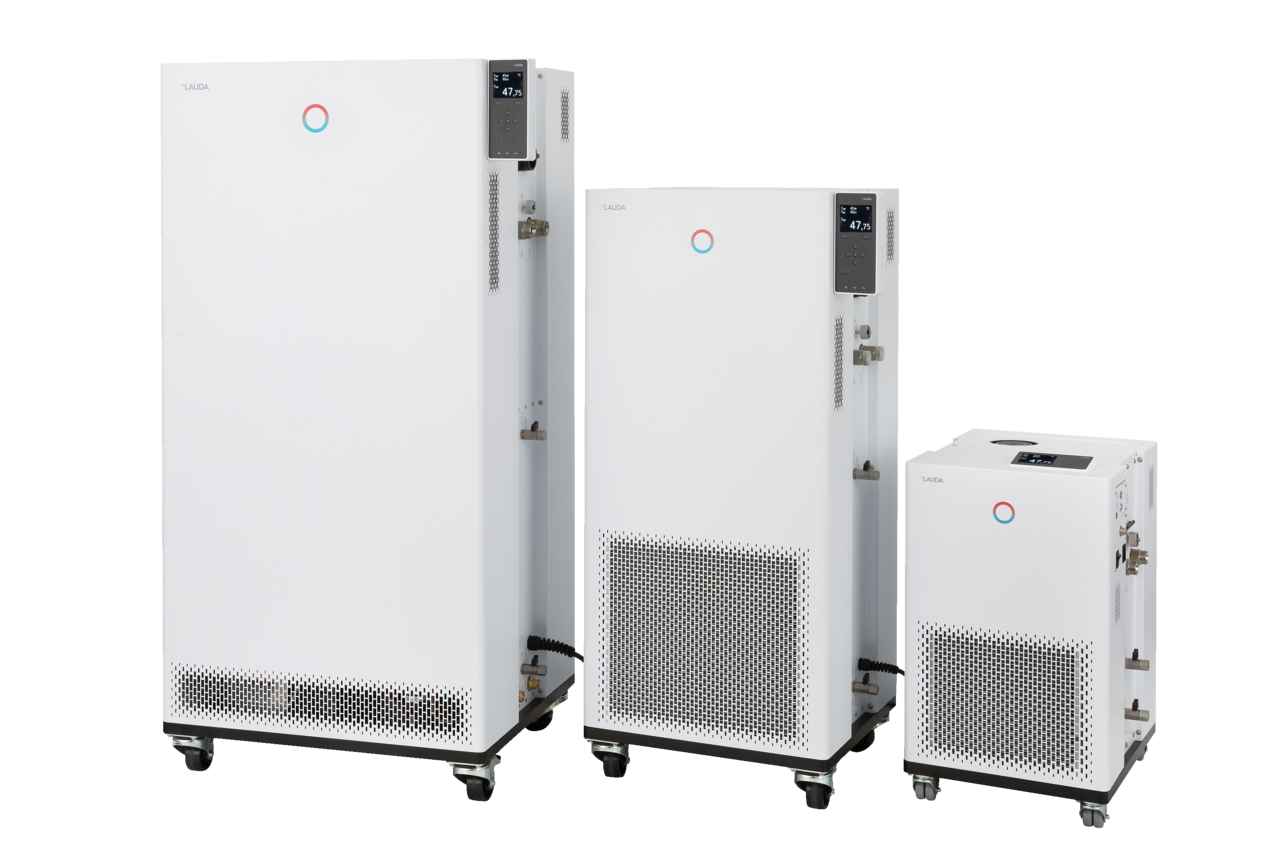

Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
Sélection des liquides caloporteurs avec les propriétés stockées
Régulateur proportionnel PID électronique, pour régulation interne ou externe
Protection contre la baisse de niveau et protection de surchauffe réglable avec alarme audible pour fonctionnement avec liquides inflammables et ininflammables

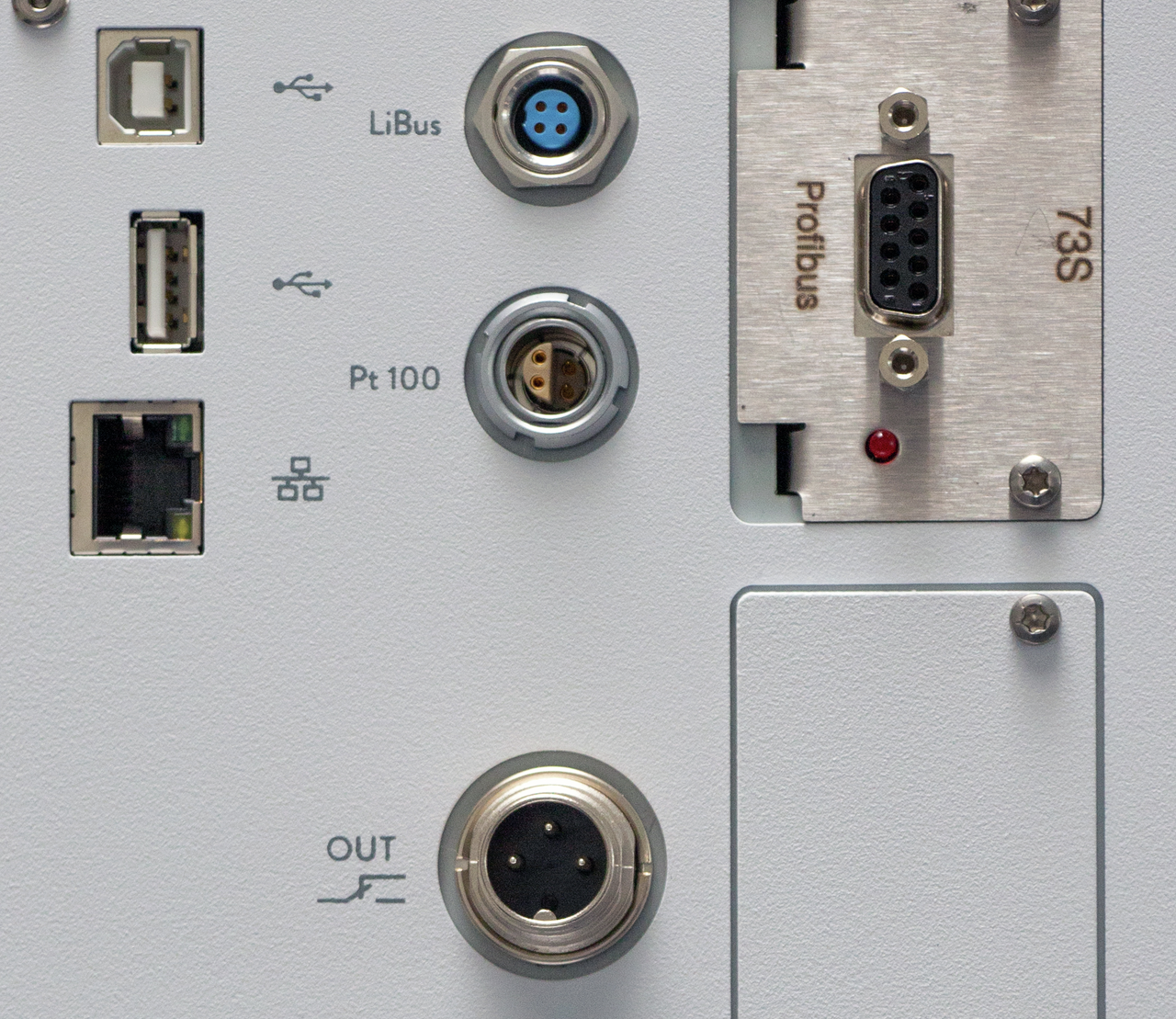

Equipé en série avec les interfaces USB et Ethernet, export de données par stick USB
Option pour évolution avec jusqu' à 2 modules d'interfaces (RS 232/485, Profibus, analogique, contact ou module EtherCAT)
Affichage digitale de la pression de la pompe
Condenseur refroidit à l'eau
Écran couleur TFT avec indication simultanée de la température de consigne et réelle, en plus d'une illustration graphique du profil de température
Saisie des données facile via un curseur et un clavier souple. Touche supplémentaire Tmax pour la surchauffe
Fonction d'auto-adaptation pour la détermination des paramètres de régulation
Pompe refoulante extrêmement puissante
Interface pour Pt100 externe integré, deuxième Pt100 externe faisable via module d'interface
Programmateur avec 150 segments température/temps, répartis sur 5 programmes. optimisé pour les rampes de température
Serveur Web intégré pour une utilisation assistée par navigateur dans les réseaux locaux via PC, tablette ou smartphone, transmission sécurisée par authentification et cryptage
Groupe froid avec réfrigérants traditionnels (HFCs), conforme au règlement (UE) n ° 573/2024 relatif aux gaz à effet de serre fluorés
Navigation dans les menus facile dans sept langues différentes All, EN, FR, ES, IT, RU
SelfCheck pour le diagnostique du système
Système PowerAdapt pour une utilisation maximale de la puissance de chauffage,sans surcharger l'alimentation électrique
Pompe additionnelle pour circulation interne
Signal d'erreur par contact sec
Bypass ajustable pour régulation de pression
Système SmartCool pour contrôle économique du froid avec compresseur automatique
Espace de travail
Température de fonctionnement min.
-30 °C
Température de fonctionnement étendue max.
150 °C
Constance de la température
0.1 ± K
Caractéristiques techniques (selon DIN 12876)
Plage de température de fonctionnement
-30 ... 150 °C
Plage de température ambiante
5 ... 40 °C
Constance de la température
0.1 ± K
Puissance de chauffe max.
16 kW
Puissance absorbée max.
18 kW
Consommation de courant
25 A
Pression de refoulement max.
5,5 bar (50 Hz), 7,0 bar (60 Hz)
Pompe Débit max. (pression)
60 L/min (50 Hz); 70 L/min (60 Hz)
Raccord fileté (extérieur) des entrée/sortie
M38 x 1,5
Taille des entrée/sortie des tuyaux
1″
Volume de remplissage min.
9.7 L
Volume de remplissage max.
25.5 L
Filetage de raccordement pour refroidissement à l'eau (intérieur)
3/4 ″
Température d'eau de refroidissement recommandée
15 °C
Cooling Water Temperature Max
30 °C
Consommation d'eau de refroidissement
15.5 L/min
Différence de pression d'eau de refroidissement min.
0.8 bar
Maximum_Pressure_Cooling_Water
10 bar
Dimensions (l x P x H)
760 x 650 x 1605 mm
Poids
225 kg
Niveau sonore
62 dB(A)
Alimentation secteur
400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Fiche d'alimentation
Câble secteur avec fiche (IEC 60309, 5-pol, CEE, rouge, 32 A)
| Température | Fluide régulation température | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz |
|---|---|---|---|
| 100 °C | Huile thermique | 13 kW | 13 kW |
| 20 °C | Éthanol | 13 kW | 13 kW |
| 10 °C | Éthanol | 10 kW | 10 kW |
| 0 °C | Éthanol | 7.6 kW | 7.6 kW |
| -10 °C | Éthanol | 5.4 kW | 5.4 kW |
| -20 °C | Éthanol | 3.4 kW | 3.4 kW |
| -30 °C | Éthanol | 1.7 kW | 1.7 kW |
